Трехфазные конденсаторы разработаны специально для корректировки коэффициента мощности трансформаторов и крупных двигателей среднего напряжения (MV). Они должны быть защищены HCR предохранителями и должны храниться отдельно в закрытых помещениях.

При использовании конденсаторов для корректировки коэффициента мощности больших двигателей, они должны быть защищены защитными устройствами самого двигателя.  Это производится путем настройки реле таким образом, чтобы они подстраивались под более низкий ток двигателя вследствие корректировки коэффициента мощности.

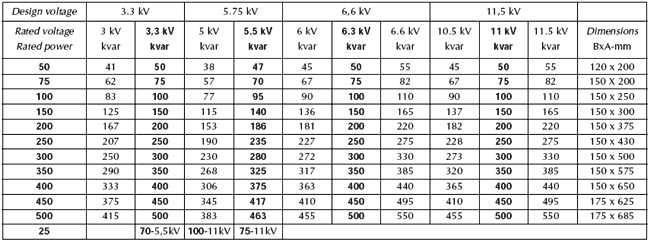

Для улучшения стандартизации продукции, компания Ducati производит конденсаторы для стандартных напряжений сети  3,3кВ – 5,5 кВ – 6,3 кВ - 11 кВ. Для каждого из этих напряжений произведена параметризация значений «Расчетное напряжение» (см. таблицу).  Например, конденсатор  6,3 кВ может работать при  6.6 kV пока его параметры подходят под данное напряжение. Номинальная мощность указана в соответствующей колонке.

Для сетей с напряжением, находящимся между стандартными значениями, нужно использовать более высокое напряжение конденсатора, и соответственно более низкую мощность.

Устройства с частотой 50 Гц также можно использовать в сетях с частотой 60 Гц, в этом случае номинальное напряжение нужно увеличить на 20%.

Номинальная частота: 50 Гц

*design voltage – расчетное напряжение

**rated voltage – номинальное напряжение

Примечание: жирным шрифтом выделены номинальные значения

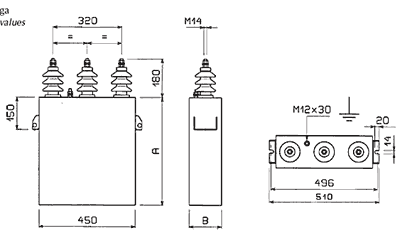

Рис. 8 – Трехфазный конденсатор
