Специально разработаны для создания трехфазных батарей используемых для коррекции коэффициента мощности или в качестве фильтров гармоник. Номинальное напряжение трехфазных батарей может достигать уровня 220 кВ, это достигается путем последовательного соединения конденсаторов и установки их на изолированные от земли рамы. Трехфазные батареи обязательно должны быть защищены от КЗ и иметь защиту от разбалансировки. Также можно установить защиту от перегрузок. Класс изоляции (см. таблицу) должен определяться на основе условий работы, если иное не оговорено дополнительно.
Номинальная частота: 50 Гц

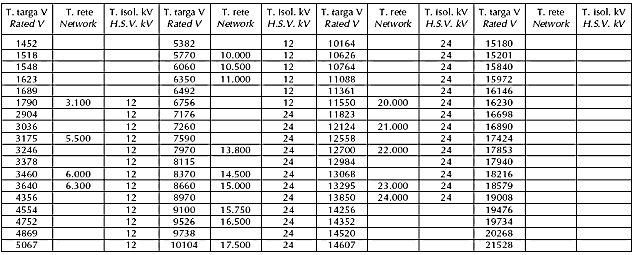

Табл. 1: Стандартные значения напряжения

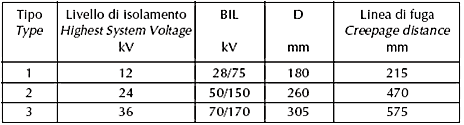

Табл. 2: Изоляторы
Класс изоляции 36В - только для конденсаторов с заземленным полюсом (E), который
должен устанавливаться на монтажной раме, изолированной от земли.
Габаритные размеры однофазных конденсаторов

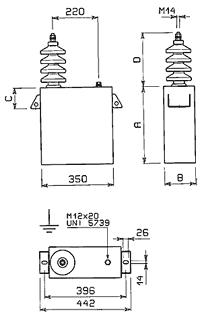

Рис. 1 – Конденсаторы с 1-м изолированным терминалом. (E)

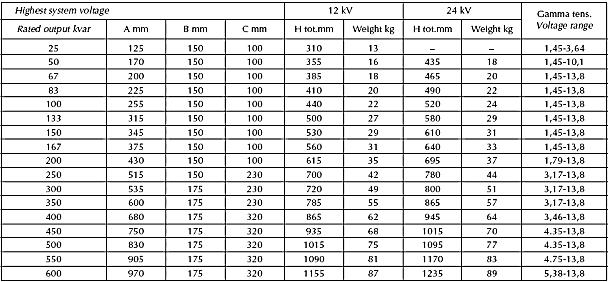

Табл. 3: Габаритные размеры, вес и диапазон напряжения
Примечание: в указанном диапазоне возможно изготовление конденсаторов со стандартными
значениями напряжения, указанными в Табл. 1
