• Диапазон мощности: 150 ÷ 1000 кВАр
• Сетевое (рабочее) напряжение: стандартное 400В (другие напряжения по требованию)
• Номинальная частота: 50 Гц (60 Гц по требованию)
• Высота: ≤2000м над уровнем моря
• Относительная влажность: макс.70% при 20 °C
• Режим работы: продолжительный
• Температура окружающей среды: -5 + 40 °C
• Стандарты: CEI EN 61921

• Линия электропитания: три фазы + P
• Ток короткого замыкания (1s):
  • 24кА (для Qn≤300кВАр)
  • 80кВАр (обратный поток ограничен предохранителем Qn ≤300кВАр)
  • 50кВАр (для Qn≥350кВАр)
• Амперометрический сигнал: от CT на линию .../5A
• Сигнал напряжения: берется изнутри

• Модульная внутренняя конструкция типа шасси изготовлена из листа белой оцинкованой стали толщиной 15/10; толщина конструкции 20/10, а основания - 30/10; поддерживающее основание допускает кабельный ввод
• Закреплено на полу
• Внешняя стальная обшивка конструкции покрыта очищающим, обезжиривающим фосфатным слоем, толщиной 60 µm на основе эпоксидного порошка цвета RAL7032
• Доступ внутрь осуществляется через дверцу сблокированную с главным рубильником
• Принудительная вентиляция осуществляется с использованием вытяжного вентилятора в верхней части конструкции
• Кабельный ввод сверху (ввод снизу по требованию с потерей мощности) с прямым подсоединением к терминалам рубильников (один рубильник на столбец)
• Уровень защиты IP30 (более высокий уровень IP - опция)

• В помещении, на полу, в хорошо-проветриваемой непыльной среде, защищенной от прямых солнечных лучей

• Трехполюсный рубильник для каждого столбца с дверным замком и скоростью, независимой от действий оператора
• Номинальный ток рубильника в 1,45 раз больше рабочего тока при 400 В

• Внутренняя система распределения, использующая кабель типа N07V-K

• По направлению к рубильникам есть несколько триад предохранителей, защищающих конденсаторные батареи
• Предохранители типа NH-00 с рабочим классом gl

• Пригодны для управляющих емкостных нагрузок, вставленные вне соединения треугольником, которое образуют однофазные емкостные элементы, с трехфазной оперещающей предохранительной коробкой для устройств ограничения пускового тока
• Напряжение сердечника 230В, 50-60Гц

• Однофазные элементы типа “Mono16” 416
43 соединены треугольником (трехфазные элементы типа “Modulo 50” 416-47 по требованию)
• Номинальное напряжение 480-525В (согласно настроечной частоте)

• настроечная частота: 189 Гц
• линейность до 2 Ip/In
• допускается продолжительное искажения гармоник с кривой тока
  • 30% In при 250Гц;
  • 15% In при 350Гц
• Q фактор: Q > 20
• материалы класса H
• рабочее превышение температуры: 60 °C
• термозащита с использованием термистора с NC контактом

• У каждой конденсаторной батареи есть устройства разрядки, чтобы уменьшать остаточное напряжение ниже 10% номинального напряжения конденсатора за 30 секунд

• Тип REGO 7-12

Все производимое автоматическое оборудование проходит следующие тесты и проверки:

• Визуальный и размерный осмотр
• Тестирование механической работы
• Тестирование изоляции, применяется 3кВ между фазами и заземлением в течение 1 минуты
• Тестирование рабочей пригодности электрики при 400В, с проверкой полой емкости конденсаторных батарей, установленых на автоматическом оборудовании

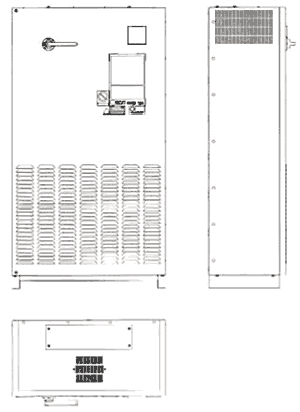

Примечание: по требованию IP54 dimensions 800x600x2100 for version with bottom cable entry – размеры 800x600x2100 для версии с нижним кабельным вводом
