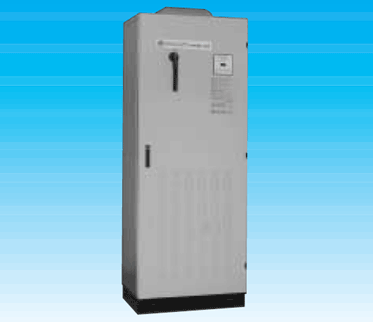

Автоматические установки для компенсации реактивной мощности DUCATI 1600-R Long Life 4LN

Технические данные

Диапазон мощностей: 240÷1600 кВАр
Сетевое напряжение (рабочее напряжение): стандартное 400В (другое напряжение по требованию)
Номинальная частота: 50 Гц (60 Гц по требованию)
Ток короткого замыкания (1с):
24кА (для Qn ≤320кВАр)
80кА (обратный поток ограничен предохранителем - Qn≤320кВАр)
50кА (для Qn ≥360кВАр)
Высота: ≤2000м над уровнем моря
Относительная влажность: макс.70% при 20 °C
Режим работы: продолжительный
Класс температуры окружающей среды: -5 + 40 °C
Стандарты: CEI EN 61921

Электрические характеристики

Линия энергопитания: Трехфазная + заземление
Входной сигнал тока на реле: от CT (трансформатора тока) на линию .../5A
Входной сигнал напряжения на реле: считывается внутри

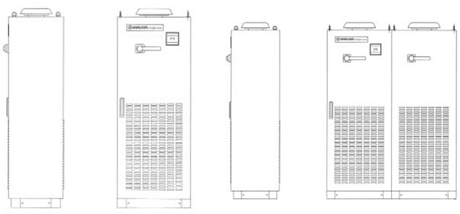

Механическая структура

Внутренняя модульная структура типа шасси изготовлена из белого оцинкованного стального листа толщиной 15/10; для каркаса 20/10 и для основы 30/10, поддерживающая основа с возможностью протягивания кабеля.
Монтируется на полу.
Защитый чехол сделан их листовой стали, подвержен периодическому очищению и обезжириванию, а также фосфатированию, окрашен толстым 50 µm слоем эпоксидного порошка. Цвет RAL7032.
Внутренние составляющие доступны через дверцу, сблокированную с главным рубильником.
Принудительная вентиляция достигается при помощи вытяжного вентилятора, размещенного в верхней части устройства.
Кабельный ввод сверху (ввод снизу по требованию с потерей мощности) с прямым подсоединением к коммутационным терминалам (один выключатель на столбец).
Уровень защиты IP30 (более высокий уровень IP по требованию)

Установка

Внутренняя, внутристенная, в хорошо проветриваемом не пыльном помещении, вдали от прямого солнечного света

Рубильник

Всеполярный выключатель с дверным замком, переключающий время независимо от скорости маневрирования оператора.
Номинальный ток выключателя в 1,45 раз больше рабочего тока при 400 В

Внутренние соединения

Система внутреннего распределения соединена кабелями типа N07V-K

Предохранители

Одна или более триад предохранителей устанавливаются по направлению потока от рубильника для защиты конденсаторных батарей
Тип предохранителей - NH-00 GL

Контакторы

Сконструированы для управляющих емкостных нагрузок, включенных вне треугольника, который образуют элементы однофазного конденсатора, оснащенные устройством ограничения пускового тока
Напряжение на катушке 230В, 50-60Гц.

Конденсаторы

Однофазные элементы типа MONO16 416.43 соединены треугольником (по требованию трехфазные элементы типа “416.47” MODULO 50)
Номинальная мощность 230-415В

Защитные устройства

Каждая конденсаторная батарея оснащена разрядными устройствами, способными снижать остаточное напряжение ниже 10% номинального напряжения в течение примерно тридцати секунд

Реле регулирования мощности

Тип REGO 7-12
100% сплошной контроль
Каждая произведенная автоматическая система проходит следующие тесты и проверки:
Визуальный и размерный контроль
Проверка механики
Испытание изоляции, 3кВ в 1мин., между фазами и заземлением
Проверка электрической эффективности при 400В, с проверкой полной емкости конденсаторов, встроенных в автоматическую систему

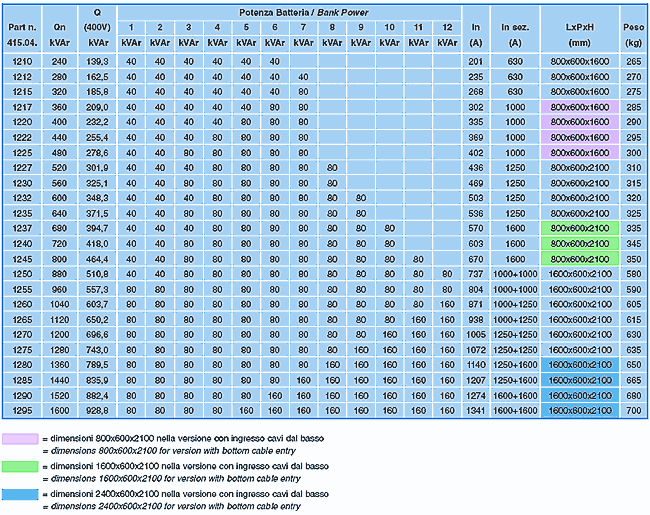

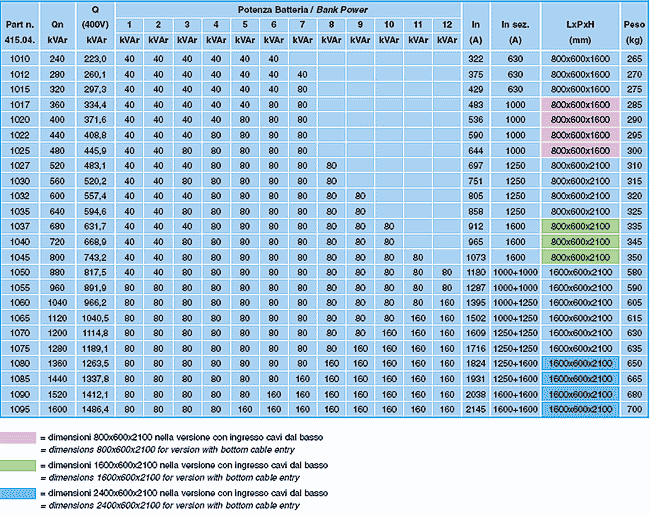

DUCATI 1600-R Un = 415В

Сетевое напряжение 400В – 50Гц 3ф+земля

Bank Power – мощность батареи
dimensions 800x600x2100 for version with bottom cable entry – размеры 800x600x2100 для версии с нижним кабельным вводом
dimensions 1600x600x2100 for version with bottom cable entry – размеры 1600x600x2100 для версии с нижним кабельным вводом
dimensions 2400x600x2100 for version with bottom cable entry – размеры 2400x600x2100 для версии с нижним кабельным вводом
Примечание: IP54 по требованию

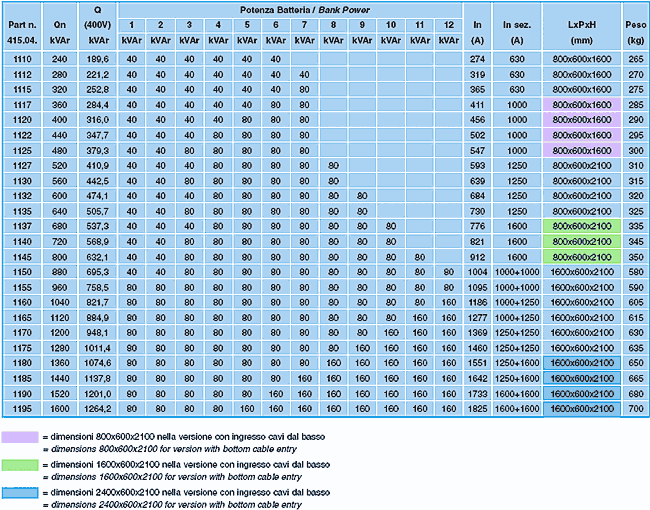

DUCATI 1600-R Un = 450В

Сетевое напряжение 400В – 50Гц 3ф+земля
