• Диапазон мощностей: 60÷100 кВАр (230В)
• 220÷400 кВАр (415В – 450В – 525В)
• Сетевое напряжение (рабочее напряжение): стандартное 230
• 400В (другое напряжение по требованию)
• Номинальная частота: 50 Гц (60 Гцпо тербованию)
• Ток короткого замыкания (1s):
      8кА (за Qn ≤ 280кВАр)
      24кА (за Qn ≥ 300кВАр)
      80кА (обратый поток ограничен предохранителем)

• Высота: ≤2000м над уровнем моря
• Относительная влажность: макс. 70% при 20 °C
• Режим работы: продолжительный
• Класс температуры окружающей среды: 5 + 40 °C
• Стандарты: CEI EN 61921

• Линия энергопитания: Трехфазная + заземление
• Входной сигнал тока на реле: от CT (трансформатора тока) на линию .../5A
• Входной сигнал напряжения на реле: считывается внутри

• Основа сделана из белого оцинкованного стального листа толщиной 20/10; толщина составляющих внутренних модульных крепежных пластин 12/10. Толщина подерживающего крепежного основания 20/10
• Монтируется на полу
• Защитый чехол сделан их листовой стали, подвержен периодическому очищению и обезжириванию, а также фосфатированию, окрашен толстым 60 µm слоем эпоксидного порошка. Цвет RAL7035
• Внутренние составляющие доступны через дверцу, сблокированную с главным рубильником
• Принудительная вентиляция при помощи вентилятора (300 м 3/h) расположенного в верхней части устройства
• Кабельный ввод сверху с прямым подсоединением к коммутационным терминалам
• Уровень защиты IP30 (IP40 по требованию)

• Внутренняя, внутристенная, в хорошо проветриваемом не пыльном помещении, вдали от прямого солнечного света
• Кабельный ввод сверху напрямую к терминалам главного рубильника

• Всеполярный выключатель с дверным замком, переключающий время независимо от скорости маневрирования оператора.
• Номинальный ток выключателя в 1,45 раз больше рабочего тока при 400 В

• Для всех соединений используются кабели типа N07VK.

• Одна или более триад предохранителей устанавливаются по направлению потока от рубильника для защиты конденсаторных батарей
• Тип предохранителей - NH-00 GL

• Сконструированы для управляющих емкостных нагрузок, включенных вне треугольника, который образуют элементы однофазного конденсатора, оснащенные устройством ограничения пускового тока
• Напряжение на катушке 230В, 50-60Гц.

• Однофазные элементы типа MONO 16 416.43 соединены треугольником FLOPPYCAP416.30 для версии 230В)
• Номинальная мощность 230-415В

• Каждая конденсаторная батарея оснащена разрядными устройствами, способными снижать остаточное напряжение ниже 10% номинального напряжения в течение примерно тридцати секунд

• Тип REGO 5
  100% сплошной контроль
  Каждая произведенная автоматическая система проходит следующие тесты и проверки:

• Визуальный и размерный контроль
• Проверка механики
• Испытание изоляции, 3кВ в 1мин., между фазами и заземлением
• Проверка электрической эффективности при 400В, с проверкой полной емкости конденсаторов, встроенных в автоматическую систему

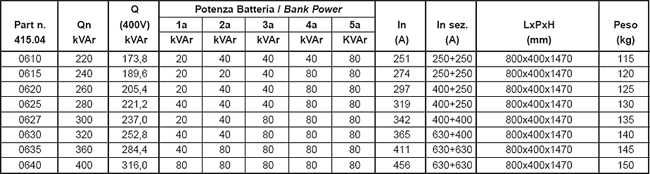

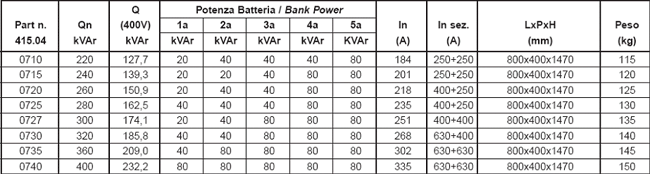

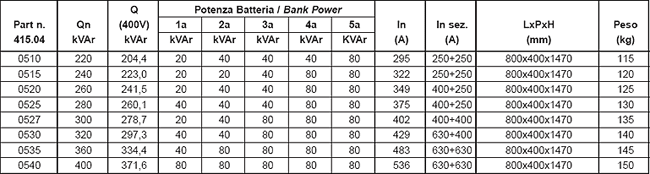

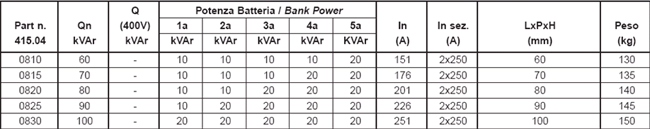

Bank power – мощность батареи
