Благодаря модульному проектированию устройств DUCATI F50 они лучше всего подходят
для систем компенсации коэффициента мощности стационарных трансформаторов и местной
компенсации коэффициента мощности двигателей. Их также можно использовать для создания
автоматических систем компенсации коэффициента мощности.
Трехфазный конденсатор DUCATI F50 состоит из 3 однофазных конденсаторов, соединенных
треугольником. Используемые конденсаторы принадлежат к типу 416.43.xxxx, рассчитанному
на напряжение в 415-450-525В, тогда как в случае с номинальным напряжением в 230В
используется тип 416.30.xxxx.
Чехол сделан из изоляционного материала (Класс V2 согласно классификации воспламеняемости
стандарта UL94) и следовательно исключает необходимость обеспечения защитное заземление.

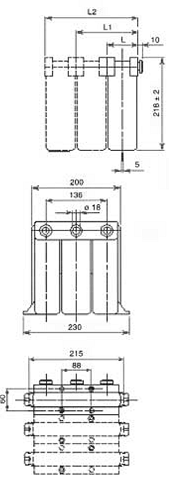

Благодаря маленьким «подошвам», используемых для соединения модулей Сборка проводится
легко, что и делает данный конденсатор универсальным.
Во избежание перегрева параллельных пластин важно не превышать ток 75 A на устройство
при сборке модулей.
Устройства, рассчитанные на больше, чем 5 кВАр при 230 В и 20 кВАр при 415-450-525
В поставляются собранными только по требованию.
Технические данные
|
Тип
|
DUCATI F50 / 230В
|
DUCATI F50 / 415-450-525В
|
|
Номинальная частота
|
50 Гц (подходит для сети 60Гц)
|
50 Hz (подходит для сети 60Гц)
|
|
Допуск емкости
|
-5 +10%
|
-5 +10%
|
|
Потери (диэлектрик)
|
≤0.5 Вт/кВАр
|
≤0.2 Вт/кВАр
|
|
Высота
|
≤2000м над уровнем моря
|
≤2000м над уровнем моря
|
|
Режим
|
Продолжительный
|
Продолжительный
|
|
Соединение
|
Треугольником
|
Треугольником
|
|
Разрядные резисторы
|
Внутренние
|
Внутренние
|
|
Степень защиты
|
IP 40
|
IP 40
|
Испытательное напряжение
(AC) между терминалами
|
2,15•Un в течении 2с
|
2,15•Un в течении 2с
|
Испытательное напряжение
(AC) между терминалами и корпусом
|
3кВ в течении 10с
|
3кВ в течении 10с
|
|
Температурный класс
|
25/D
|
25/D
|
|
Терминалы
|
штырьки 3 x M8
|
штырьки 3 x M8
|
|
Макс. пусковой ток
|
100•In
|
200•In
|
|
Макс. перегрузка In
|
2•In
|
4•In
|
|
Ожидаемый жизненный ресурс
|
≥30000 – 25/D
≥50000 – 25/C
|
≥130000 – 25/D
≥150000 – 25/C
|
|
Max dV/dt
|
25 В/мс
|
50 В/мс
|
|
Стандарты
|
EN 60831 – 1/2
|
EN 60831 – 1/2
|

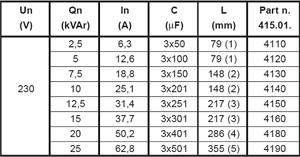

DUCATI F50 / 230V
Параллельны комплект, номер детали 415.69.9910

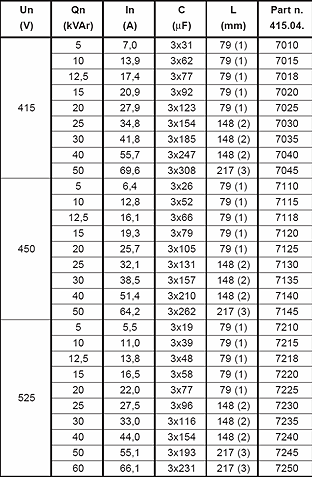

DUCATI F50 / 415-450-525V LONG KLIFE 4In
