Конденсаторы типов FLOPPY CAP и MONO16 используются в первую очередь для компенсации коэффициента мощности и поэтому оснащены устройством, предохраняющим от избыточного давления, которое соответствует стандартам EN 60831-1/2. Диапазон представлен следующими двумя видами:

Конденсаторы типа FLOPPYCAP, находятся в металлических корпусах. Крышки сделаны из самозатухающего пластика (Класс V2 по классификации воспламеняемости стандарта UL94). Конденсатор герметично закрыт - соединением корпуса с крышкой раствором, обеспечивающим идеальную воздухонепроницаемость, которая необходима для обеспечения действенности предохранительного механизма избыточного давления.

Расположение изолирующего контейнера между ёмкостным элементом и металлическим корпусом, совмещенное с погружением ёмкостного элемента в смолу, обеспечивает наилучшую безопасность конденсатора с электрической точки зрения (корпусная изоляция) и нечувствительность к вибрациям.

Конденсаторы, компенсирующие новый тип 416.43 MONO16 производятся с использованием элементов с намоткой новой пленки PPMh и размещены в металлических корпусах с металлическими крышками. Используется обжатие для обеспечения идеальной герметичности системы и эффективной работы предохранительного механизма избыточного давления.

Использование технологии масляной пропитки значительно улучшает работу конденсатора с позиций теплоотдачи, равно как и продления жизненного ресурса и отличной корпусной изоляции.

Данный тип используется практически во всех системах компенсации коэффициента мощности компании Ducati Energia (стационарных или автоматических), которые основаны на однофазных конденсаторах. Действительно, согласно описанным выше характеристикам, данные конденсаторы хорошо подходят для длительной работы в условиях повышенной нагрузки в богатой гармонической среде.

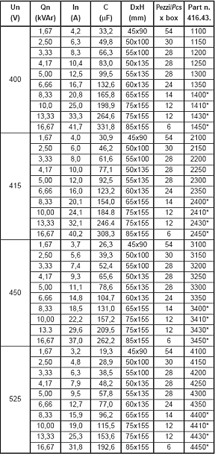

Тип	FLOPPY CAP 416.30.xxxx	MONO16 416.43.xxxx
Номинальная частота	50 Гц (подходит для сети 60Гц)	50 Гц(подходит для сети 60Гц)
Допуск емкости	-5 +10%	-5 +10%
Потери диэлектрика	≤0,4 Вт/кВАр	≤0,2 Вт/кВАр
Высота	≤2000м над уровнем моря	≤2000м над уровнем моря
Режим	Продолжительный	Продолжительный
Диапазон напряжения	230 ÷550В	400 ÷525В
Степень защиты	IP00	IP00
Испытательное напряжение (AC) между терминалами	2,15•Un в течении2 с	2,15•Un в течении 2 с
Испытательное напряжение (AC) между терминалами и корпусом	3кВ в течении 10 с	3кВ в течении 10 с
Температурный класс	-25/D	-25/D
Терминалы	Двойная защелка	Двойная защелка (болт M5 для Q ≥8.33 кВАр)
Макс. пусковой ток	100•In	200•In
Макс. перегрузка In	2•In	4•In
Ожидаемый жизненный ресурс	≥50000ч – 25/C	≥150000ч – 25/C
Max dV/dt	≤25 В/мс	≤100 В/мс
Стандарты	IEC 831 – 1/2	IEC 831 – 1/2
Одобрение

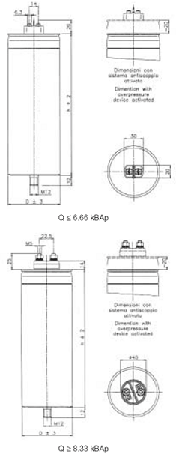

1. Эксплуатация устройства по
   защите от чрезмерного давления


   Шурупы и болты	Усилие затяжки
   М12	11 Нм

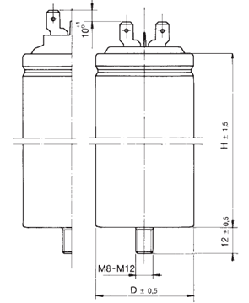

Стандартные размеры коробки:

A= 195 x 390 x 255 мм;

B = 195 x 390 x 200 мм;

Чтобы дать возможность устройству по защите от чрезмерного давления работать эффективно, необходимо оставить зазор как минимум в 20 мм над элементом и использовать для соединения гибкие выводы.



^*- Наличие и характеристики должны быть подтверждены.



Шурупы и болты	Усилие затяжки
М5	3 Нм
М12	11 Нм

Чтобы дать возможность устройству по защите от чрезмерного давления работать эффективно, необходимо оставить зазор как минимум в 30 мм над элементом и использовать для соединения гибкие выводы.
